Röle elektriksel sinyali mekanik harekete dönüÅŸtüren elektromekanik bir elemandır. Metal bir çekirdek üzerine yalıtılmış telden sarılmış bir sargı ile bir veya birden fazla kontağı olan metal armatürden oluÅŸur. Sargıya DC bir güç uygulandığında sargıdan akım geçer bu akımın oluÅŸturduÄŸu manyetik alan armatürün kapalı kontağını açar, açık kontağını kapar. Röleye baÄŸlı güç kapatıldığında bobindeki manyetik alan çakılır ve ters yönde kuvvetli bir voltaj oluÅŸturur ki bu ters voltaj da röleye baÄŸlı transistorü bozabilir. Bu nedenle röle sargılarına ters besleme konumunda bir yarı iletken diyod baÄŸlanarak oluÅŸan yüksek voltajın kısa devre edilmesi saÄŸlanır.
16F877 portlarının maksimum akım sürme kapasitesi 25 mA’dir. Ancak röle sargısı yaklaşık 100 mA çeker. Bu nedenle araya bir transistör baÄŸlanarak akım kazancı yükseltilir; röle transistorün kollektör devresine baÄŸlanır. Transistör bazına mantık (1) seviyesi uygulandığında, transistör saturasyona girer ve röleyi uyarır. Transistör bazına baÄŸlanan direnç, rölenin sahte uyarılmasını önlemek ve baz akımını sınırlamak içindir. Bu nedenle RB0’dan çıkan temiz bir mantık(1) ancak röleyi uyarabilir.
Röle ayrıca bir optik-kuplaj entegresi ile de sürülebilir. Optik-kuplaj devresi hem akım kazancı saÄŸlar ve hem de dış baÄŸlantı devresini mikrodenetleyiciden izole eder. Genellikle yüksek akım optik-kuplaj entegrelerinin çıkışlarında "Darlington Transistör” baÄŸlantısı vardır. Bu nedenle bu entegreler yüksek akım saÄŸlayabilir.

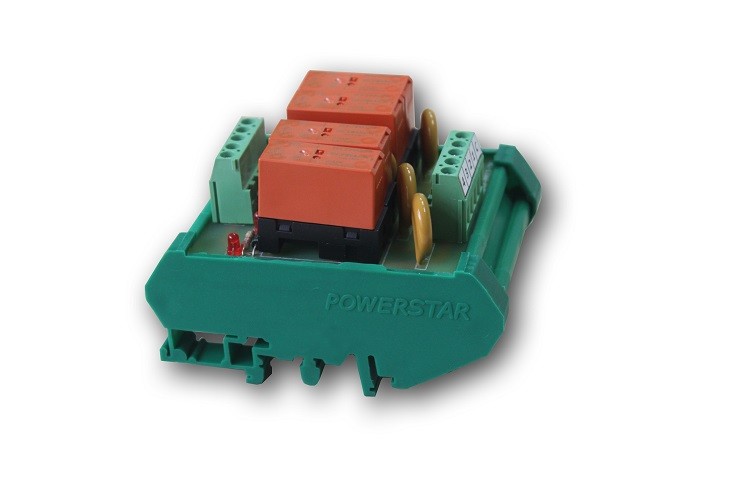

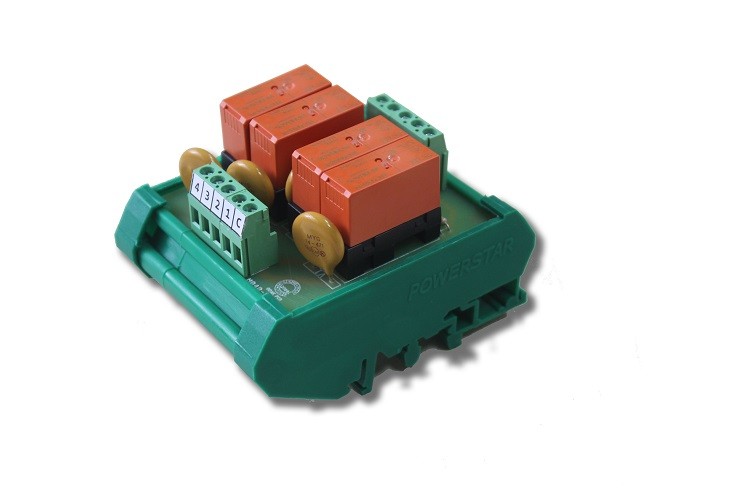

Optik-kuplaj entegresi baÄŸlantısı genellikle mikrodenetleyicinin yüksek güçte bir yük sürme gereÄŸi olduÄŸu durumlarda gerekir. ÖrneÄŸin motor veya ısıtıcı gibi yükler voltaj kararsızlığından dolayı mikrodenetleyiciyi riskli duruma sokar. Karttaki rölelerin kontakları kart tipi klemenslere taşınmış ve yük konusunda kullanıcıya esneklik tanınmıştır. En basit uygulamayla röle kontakları 5 Voltluk bir LED’i sürüp yakabilir.
